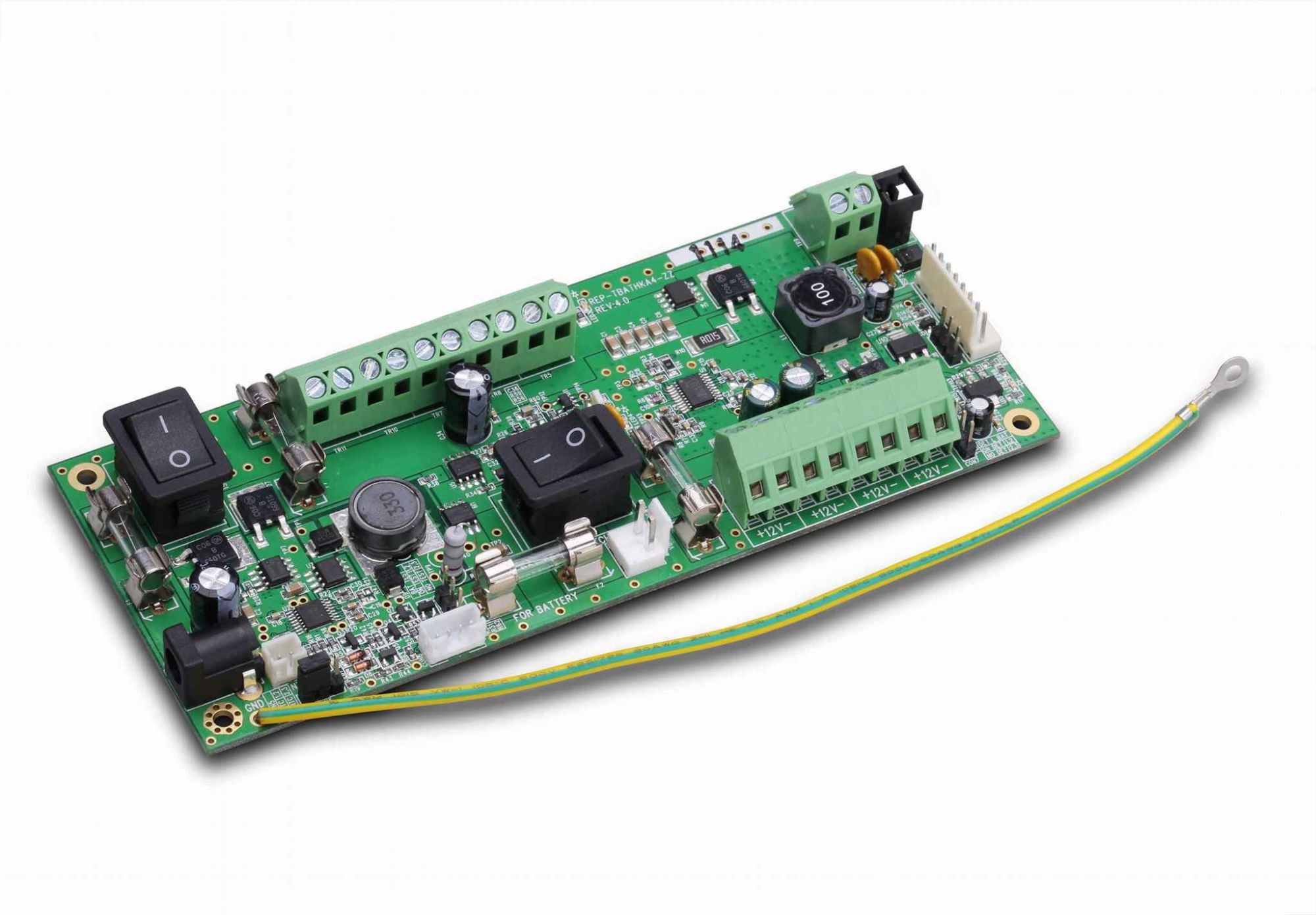

1.Требования к точности размеров
Точность размеров является ключевым фактором, обеспечивающим качество сборки компонентов. Допуск на габаритные размеры должен строго контролироваться в пределах ±0,1 мм, отклонение положения монтажных отверстий не должно превышать 0,05 мм, а погрешность радиуса скругления краев платы должна оставаться в пределах ±0,05 мм. Дизайн контактных площадок напрямую влияет на надежность пайки: оптимальный размер площадки должен быть на 0,1-0,2 мм больше вывода компонента, расстояние между соседними площадками рекомендуется не менее 0,15 мм, а для компонентов с высокой плотностью монтажа, таких как BGA, необходимо учитывать конструкцию компенсации термических напряжений, чтобы избежать дефектов пайки.
2. Проектирование проводников и переходных отверстий
В проектировании проводников ширина обычных сигнальных линий должна быть ≥0,15 мм, для линий с током 1А ширина должна быть ≥0,3 мм, а расстояние между высоковольтными линиями следует выдерживать не менее 0,3 мм, чтобы обеспечить электробезопасность и целостность сигнала. Дизайн переходных отверстий также крайне важен: диаметр стандартных переходных отверстий не должен быть менее 0,3 мм, для цепей с высоким током рекомендуется использовать параллельное расположение нескольких отверстий, а специальные конструкции, такие как глухие и скрытые отверстия, требуют особой технологической обработки.
3.Технологии поверхностной обработки
Выбор технологии поверхностной обработки также нельзя игнорировать. Технология HASL (горячее лужение) имеет низкую стоимость и подходит для обычных применений; технология ENIG (химическое никелирование-золочение) обеспечивает лучшую стабильность и подходит для пайки прецизионных компонентов; технология OSP (органическое защитное покрытие) является экологически чистой, но имеет ограниченный срок хранения, что требует особого внимания к срокам производства.
4.Контроль качества и рекомендации
На практике неоптимальная конструкция PCB часто приводит к дефектам пайки, коротким замыканиям или помехам сигнала. Для предотвращения таких проблем рекомендуется на ранних этапах проектирования проводить анализ DFM (проектирование для производства) и использовать передовые технологии контроля качества, такие как 3D-оптический контроль. Кроме того, внедрение строгой системы управления технологическими процессами с мониторингом на всех этапах — от выбора материала основы до финальной сборки — позволяет гарантировать стабильность и надежность продукции.
5.Оптимизация производства и взаимодействие с подрядчиками
Качественное проектирование PCB является основой успешного производства PCBA. Оптимизация параметров основы и строгий контроль технологических стандартов не только повышают выход годных изделий, но и снижают затраты на последующий ремонт. Для проектов со специальными требованиями рекомендуется тесное взаимодействие с профессиональными подрядчиками PCBA, чтобы получить полную техническую поддержку от проектирования до серийного производства, обеспечивая успешную реализацию продукта и его конкурентоспособность на рынке.
