Два метода тестирования печатных плат
Во время тестирования мы проверяем два основных типа дефектов:В ходе тестирования мы проверяем два основных типа дефектов: проверку функциональности электронных компонентов и тестирование работоспособности печатных плат в экстремальных условиях.Тестирование и проверка компонентов

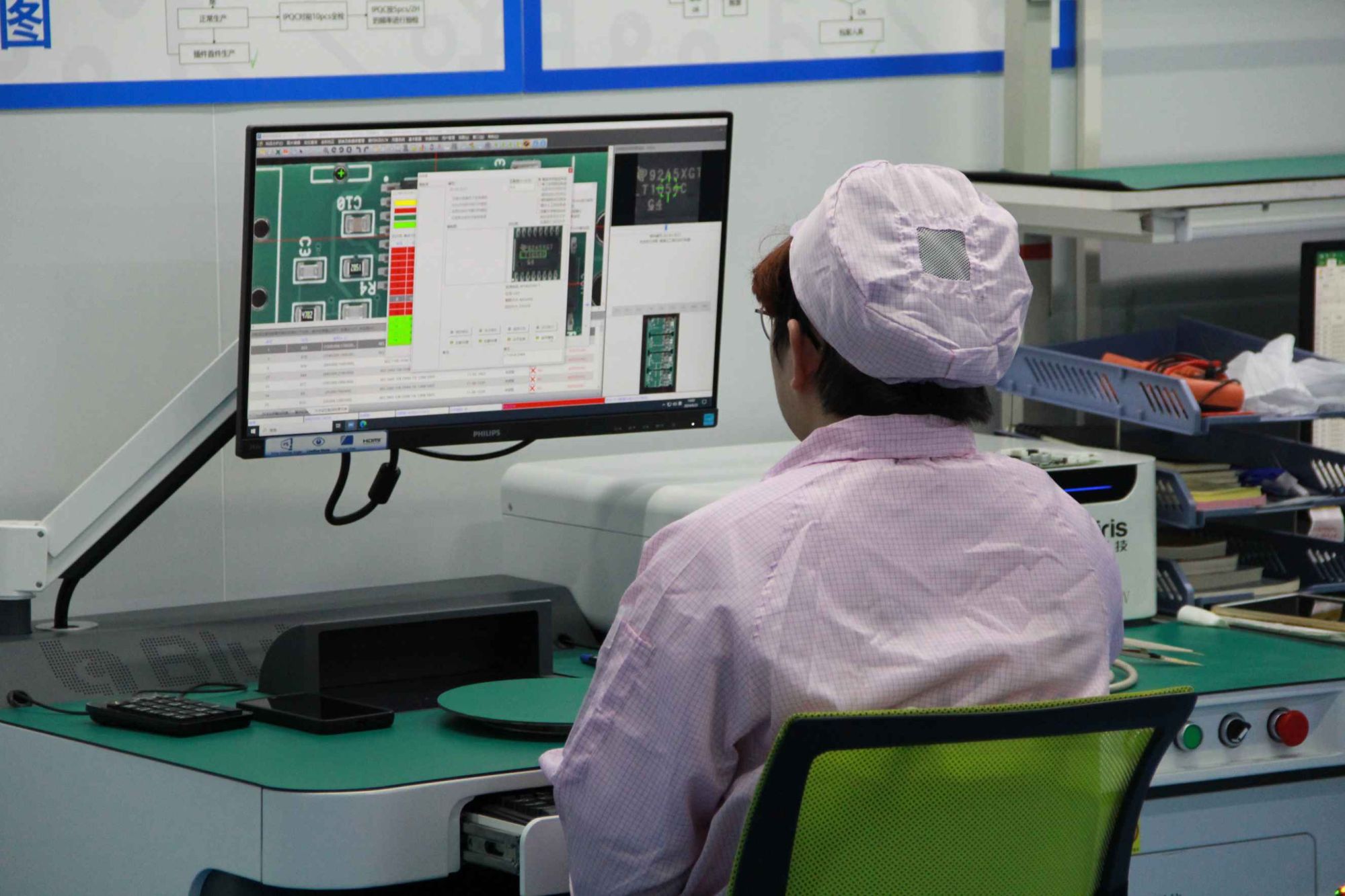

Обычно мы используем два метода тестирования для проверки функций компонентов: один — с использованием штатного детектора, а другой — с использованием испытательной стойки PCBA.Тестер первой статьи используется для тестирования компонентов на печатной плате, а не для непосредственного тестирования функций печатной платы.Детектор первого предмета — это прибор для первого осмотра изделия по технологии SMT (Surface Mount Technology). Он в основном используется для проверки первой детали и проверки изменений материала в процессе производства SMT, чтобы гарантировать, что компоненты PCBA (сборка печатной платы) соответствуют проектным требованиям и что работа каждого электронного компонента в процессе производства правильная.
Содержание тестирования первого детектора статей в основном включает в себя:
- Соответствие расположения компонентов и спецификации: убедитесь, что каждый компонент правильно установлен на печатной плате в соответствии со списком спецификации и координатами.
- Электрические свойства компонентов：Определите, соответствуют ли электрические свойства резисторов, конденсаторов, катушек индуктивности и других компонентов проектным требованиям.
- Типы обнаружения: включая ошибки использования спецификации, повторяющиеся положения, отсутствие определений координат XY, множественные определения и т. д., а также технические проблемы, такие как множественные вставки, отсутствие, неправильное, перевернутое, перевернутое и повернутое монтажные платы.
Испытательная стойка PCBA в основном используется для проверки работоспособности схемы, функциональных характеристик, проверки качества сварки и т. д. печатной платы.
- Проверка электрических характеристик:Проверьте, является ли цепь на печатной плате гладкой, включая проверку подключения и изоляции каждого пути цепи. Убедитесь, что электрические параметры, такие как напряжение, ток и мощность, соответствуют проектным требованиям, чтобы убедиться, что схема находится в нормальном рабочем диапазоне.
- Функциональное тестирование:В соответствии с требованиями к конструкции продукта проверьте, реализованы ли различные функции печатной платы.Выполните тест при включении питания на печатной плате, чтобы проверить, работает ли схема питания правильно и соответствует ли выходной сигнал каждого функционального модуля ожидаемому.
- Проверка качества сварки:Проверьте, прочны ли паяные соединения на печатной плате, включая внешний вид, размер, форму и т. д. паяных соединений.Проверьте наличие потенциальных проблем, таких как виртуальная сварка, холодная сварка и непрерывная сварка в точках сварки, чтобы гарантировать соответствие качества сварки стандартам.
- Установка компонентов и проверка целостности:Проверьте, правильно ли установлены компоненты на печатной плате, включая тип, расположение, направление и т. д. компонентов.Проверьте, не повреждены ли компоненты или отсутствуют ли они, например, есть ли трещины, погнутые штифты, отсутствующие компоненты и т. д.
