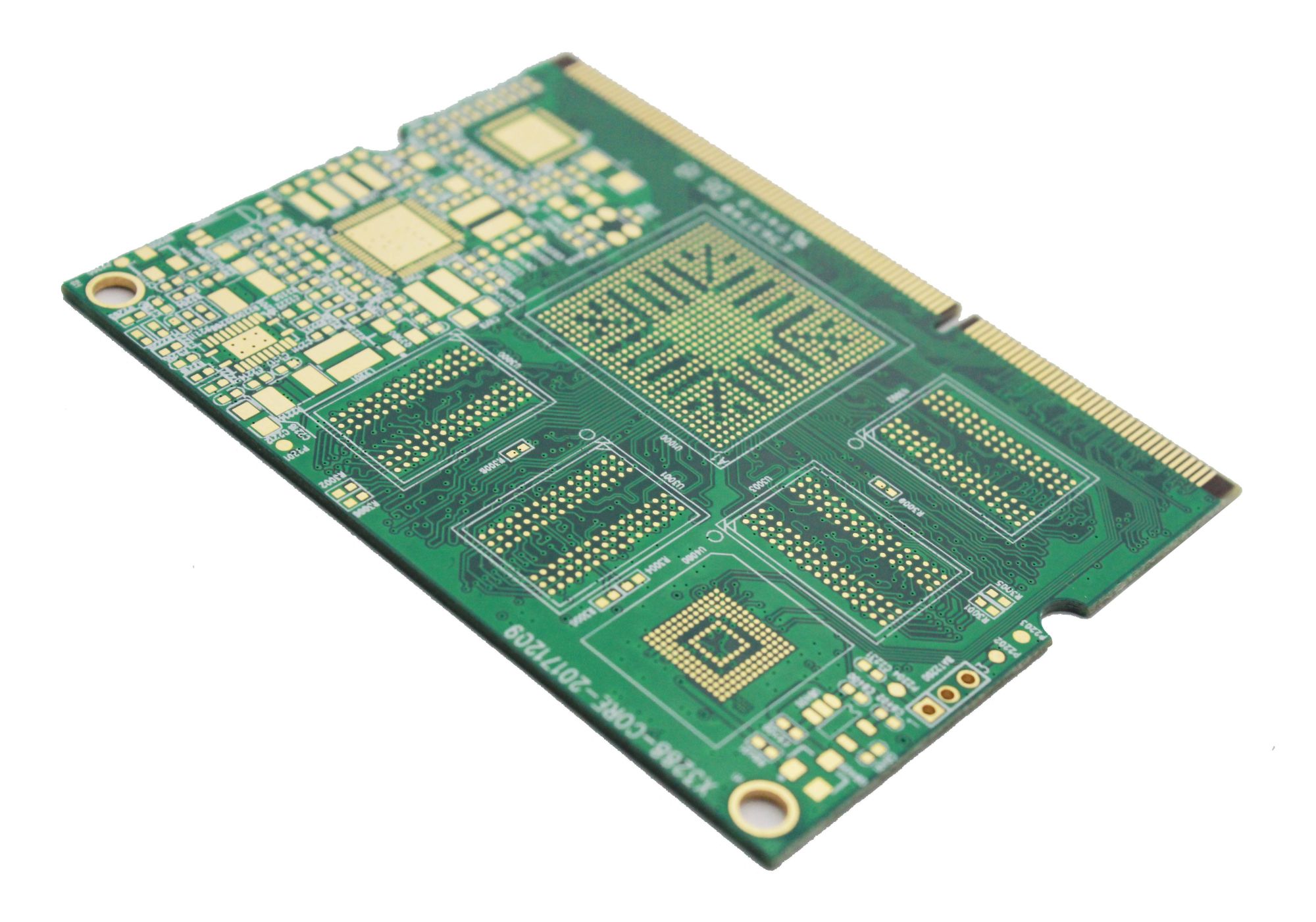

1. Различия в структуре и дизайне
Обычные PCB обычно используют традиционную технологию сквозных отверстий (Through-Hole) для соединения слоев, с низкой плотностью разводки, где ширина линий/зазоры обычно превышают 100 мкм. В то время как HDI-платы используют технологию микропереходных отверстий (Micro Via), формируя более мелкие отверстия (50-100 мкм) с помощью лазерного сверления, и комбинируют их с послойной технологией (Build-Up) для достижения более высокой плотности разводки, где ширина линий/зазоры могут быть уменьшены до менее 50 мкм. Кроме того, HDI-платы поддерживают соединение между любыми слоями (Any Layer HDI), тогда как обычные PCB обычно ограничены соединением только между определенными слоями.
2. Сравнение технологий производства
Обычные PCB в основном используют механическое сверление и химическое травление, в то время как ключевые технологии производства HDI-плат включают лазерное сверление, гальваническое заполнение отверстий (Via Filling) и многослойные переходные отверстия (Stacked Via). Например, высокоуровневые HDI-платы могут использовать многослойное прессование и технологию прямого лазерного сверления (LDD) для создания более сложной структуры межсоединений. Кроме того, HDI-платы предъявляют более строгие требования к материалам: некоторые высококачественные HDI-платы используют медную фольгу с клеевым слоем без стекловолокна для повышения точности лазерного сверления.
3. Преимущества в производительности
HDI-платы превосходят обычные PCB по целостности сигнала, устойчивости к помехам и теплоотводу. Благодаря более коротким путям соединений, HDI-платы могут эффективно уменьшить потери сигнала (на 20-30%) и оптимизировать контроль импеданса, что улучшает передачу высокочастотных сигналов. Кроме того, компактная структура HDI-плат помогает снизить электромагнитные помехи (EMI) и улучшить теплоотвод, что делает их более подходящими для высокопроизводительных применений, таких как 5G-связь и высокоскоростные вычисления.
4. Разные сферы применения
Обычные PCB широко используются в бытовой технике, промышленном оборудовании и других электронных устройствах, где важна низкая стоимость и относительно простая конструкция. В то же время HDI-платы в основном применяются в компактных и высокоинтегрированных устройствах, таких как смартфоны (например, материнская плата iPhone использует 5-уровневую HDI), носимые устройства, автомобильная электроника и аэрокосмическое оборудование. С тенденцией к миниатюризации электроники спрос на HDI-платы продолжает расти.
5. Перспективы развития
С развитием технологий 5G, искусственного интеллекта и интернета вещей (IoT) HDI-платы движутся в сторону еще большей плотности и производительности. Применение новых материалов (например, диэлектриков с низкими потерями), усовершенствованной полуаддитивной технологии (mSAP) и встроенных компонентов (EDC) будет способствовать дальнейшему прогрессу HDI-технологий. В то же время совершенствование лазерного сверления постепенно снижает стоимость производства HDI-плат, что в будущем может привести к их более широкому использованию вместо традиционных PCB.
Заключение
Основные различия между HDI-платами и обычными PCB заключаются в технологии межсоединений, производственных процессах и производительности. Благодаря высокой плотности разводки, улучшенной целостности сигнала и компактным размерам, HDI-платы становятся предпочтительным выбором для высокотехнологичной электроники. В то же время обычные PCB, благодаря низкой стоимости и отработанной технологии, остаются важными для рынков средней и низкой ценовой категории. При выборе типа печатной платы необходимо учитывать требования продукта, характеристики и бюджет.
