В технологии поверхностного монтажа компонентов (SMT) применяется широкий спектр методов пайки, каждый из которых имеет свои уникальные преимущества и области применения. Ниже представлены шесть наиболее распространённых методов SMT-пайки и соответствующие требования к их:

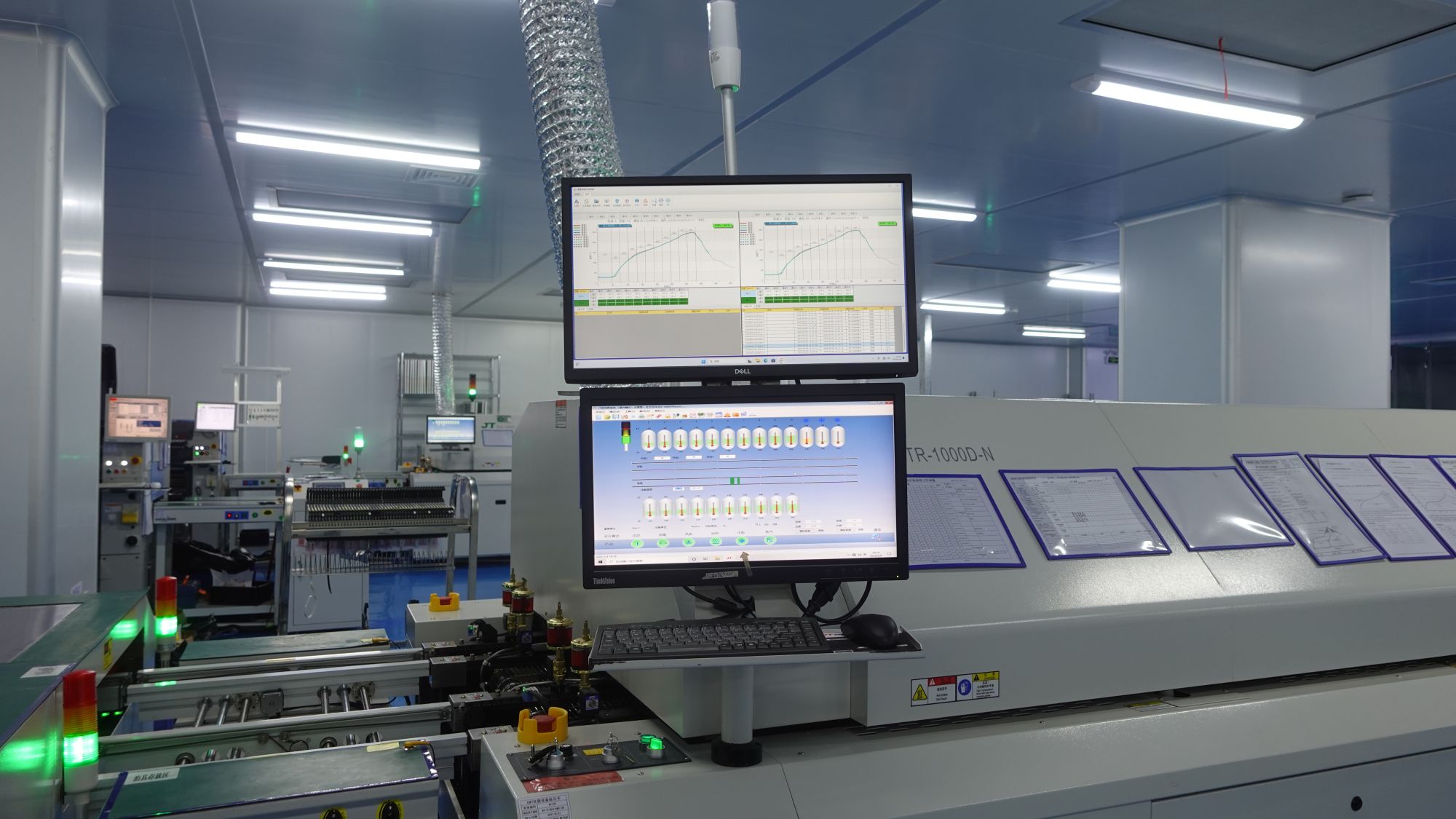

Пайка оплавлением горячим воздухом
При пайке оплавлением горячим воздухом для нагрева электронных компонентов и контактных площадок используется конвекционный нагрев. Горячий воздух, проходя через сопло, контактирует с паяемыми поверхностями и компонентами, равномерно нагревая всю зону пайки. Такой метод снижает термическое напряжение и улучшает качество соединения. В настоящее время это наиболее распространённый способ пайки при поверхностном монтаже (SMT).
Инфракрасная пайка оплавлением
При инфракрасной пайке оплавлением нагрев электронных компонентов и контактных площадок осуществляется инфракрасным излучением. Благодаря высокой проникающей способности ИК-излучения обеспечивается глубокий прогрев материала, что гарантирует высокий тепловой КПД и быстрый нагрев. Важно тщательно контролировать мощность излучения и время нагрева для предотвращения локального перегрева.
Пайка оплавлением в паровой фазе
При пайке оплавлением в паровой фазе нагрев компонентов и контактных площадок осуществляется с помощью пара. Теплообменная жидкость закипает в зоне нагрева, образуя паровой слой, который равномерно прогревает компоненты. Метод характеризуется высокой эффективностью теплопередачи, равномерным распределением тепла и снижением термических напряжений, однако требует сложного оборудования и высокой квалификации оператора.
Пайка оплавлением припоя в азотной среде
Пайка оплавлением припоя в азотной среде проводится в атмосфере азота, что существенно снижает окисление и повышает качество пайки. Азот улучшает смачиваемость припоя и уменьшает количество дефектов паяных соединений. Несмотря на преимущества, метод требует значительных затрат на приобретение азота и специального оборудования.
Пайка оплавлением припоя с полным нагревом
Пайка оплавлением припоя с полным нагревом комбинирует несколько методов нагрева: горячий воздух, инфракрасное излучение и паровую фазу. Такое сочетание позволяет использовать преимущества каждого метода для повышения качества и эффективности пайки. Данный подход требует сложного оборудования и высокой квалификации персонала, что делает его оптимальным для изделий с особыми требованиями.
Лазерная пайка оплавлением припоя
Лазерная пайка оплавлением припоя осуществляется с помощью лазерного излучения для нагрева электронных компонентов и контактных площадок. Лазеры обеспечивают высокую плотность энергии, быстрый нагрев зоны пайки и точное позиционирование. Метод особенно эффективен при пайке миниатюрных компонентов высокой плотности монтажа. Однако оборудование для лазерной пайки дорогостоящее, а работа требует высокой квалификации специалиста.
