      Одной статьи достаточно, чтобы понять требования к SMD-компонентам в процессе поверхностного монтажа

      Главная
      —
      Статьи
      —
      Монтаж печатных плат
      —Одной статьи достаточно, чтобы понять требования к SMD-компонентам в процессе поверхностного монтажа
      Одной статьи достаточно, чтобы понять требования к SMD-компонентам в процессе поверхностного монтажа
      Монтаж печатных плат
      20 декабря 2024

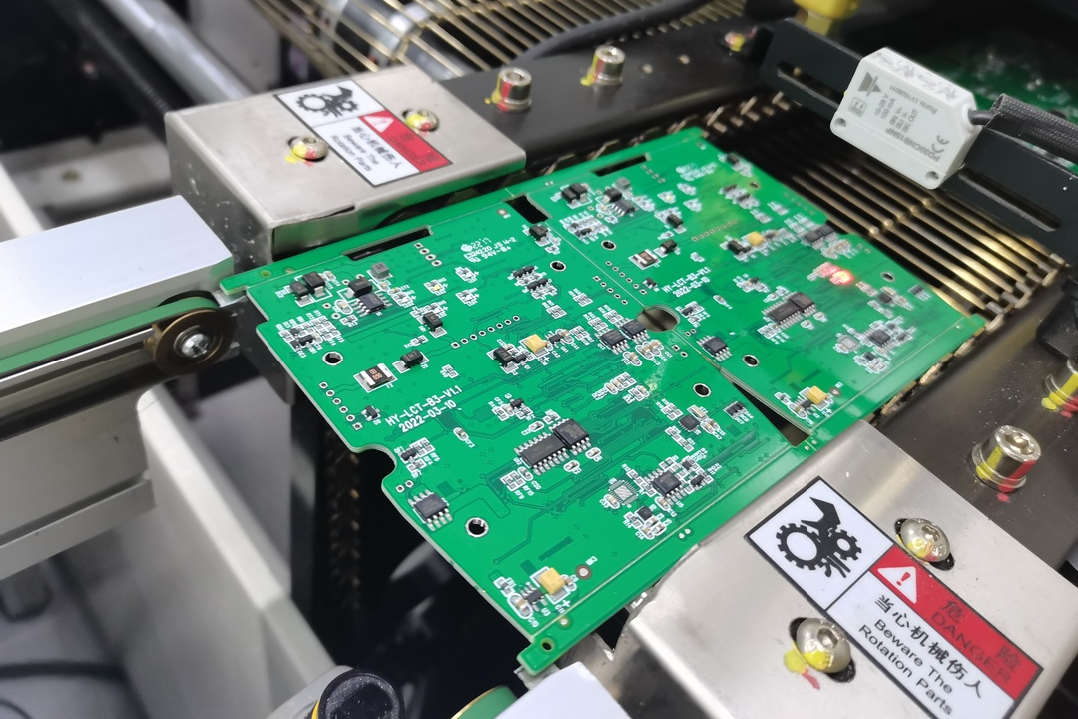

      SMT-монтаж (технология поверхностного монтажа) — это самая распространённая технология сборки в современной электронной промышленности. Её преимущества, такие как высокая точность, малый вес и компактность, полностью соответствуют требованиям миниатюризации электронных устройств. Однако для обеспечения высокоточной установки компонентов и повышения эффективности производства необходимы не только усовершенствованные монтажные процессы, но и строгие требования к самим SMD-компонентам. Так каким же именно требованиям должны соответствовать компоненты для SMT-обработки?

      1.Планировка электронных компонентов


      Производственное оборудование для обработки патчей SMT обладает характеристиками полностью автоматического, высокоточного, высокоскоростного и высокоплотного оборудования. В процессе сварки все компоненты и печатные платы должны быть подвергнуты пайке оплавлением.Поэтому к форме, точности размеров, механической прочности, стойкости к высоким температурам и свариваемости компонентов предъявляются строгие требования.Короче говоря, необходимо соблюдать требования к монтируемости, свариваемости и пригодности к сварке.

      • Компоновка компонентов должна проектироваться с учетом характеристик и требований производственного оборудования и технологий SMT-монтажа. Для разных процессов, таких как пайка оплавлением и волновая пайка, применяются различные схемы размещения элементов.При двусторонней пайке оплавлением также существуют разные требования к компоновке компонентов на стороне А и стороне В.
      • Основные требования технологии поверхностного монтажа (SMT) к компоновке компонентов:Распределение компонентов на печатной плате должно быть максимально равномерным. Крупногабаритные компоненты обладают повышенной теплоемкостью при пайке оплавлением, и их сосредоточенное расположение может привести к локальному перепаду температур и образованию непропаянных соединений. Кроме того, равномерная компоновка обеспечивает оптимальный баланс центра тяжести платы, что значительно снижает риск повреждения компонентов, металлизированных отверстий и контактных площадок при проведении вибрационных и ударных испытаний.
      • Ориентация компонентов при пайке оплавлением должна учитывать направление подачи печатной платы в печь. Критически важно располагать двухконтактные чип-компоненты и SMD-элементы таким образом, чтобы обеспечить синхронный прогрев обоих выводов. Это позволяет минимизировать типичные дефекты пайки, возникающие из-за неравномерного нагрева: эффект "гробового камня" (подъем компонентов), смещение элементов и отслоение контактных площадок. Правильная ориентация особенно важна для минимизации температурного градиента между выводами компонента, что является ключевым фактором обеспечения надежности паяных соединений в серийном производстве.
      • Во избежание межслойного замыкания при обработке PCB необходимо соблюдать расстояние от токопроводящих элементов внутренних и внешних слоев до края платы не менее 1,25 мм. Что касается монтажного расстояния между компонентами, то минимальные промежутки должны соответствовать требованиям технологичности SMT-монтажа, включая возможность тестирования и ремонта, при этом особое внимание уделяется соблюдению норм для паяльных масок и трафаретов, а также учету теплового воздействия при групповой пайке соседних компонентов.

      2.Причины смещения компонентов (SMD) при монтаже

      Как только при обработке smt-патчей происходит сдвиг компонента, это влияет на производительность печатной платы. Поэтому необходимо понять причину сдвига компонента в процессе обработки и целенаправленно устранить ее.
      • Срок использования паяльной пасты ограничен. После истечения срока хранения флюс в ней портится, что приводит к плохой пайке.Паяльная паста обладает недостаточной липкостью, что приводит к смещению компонентов из-за вибрации и тряски при транспортировке.
      • Паяльная паста обладает недостаточной липкостью, что приводит к смещению компонентов из-за вибрации и тряски при транспортировке.
      • Флюс в паяльной пасте содержится в избыточном количестве, и во время оплавления чрезмерное течение флюса приводит к смещению компонентов.
      • Компоненты смещаются из-за вибрации или неправильного обращения во время транспортировки после печати и монтажа.
      • При монтаже компонентов недостаточное давление в сопле вакуумного захвата приводит к их смещению.
      • Неправильное позиционирование компонентов вызвано механической неисправностью монтажного оборудования.

      3.Основные требования к компонентам

      • Конструкция компонентов должна быть совместима с монтажным оборудованием SMT: поверхность компонентов должна быть ровной и пригодной для захвата вакуумным соплом.
      • Стандартизированные форма и размеры упаковки компонентов с высокой точностью и единообразием геометрии.
      • Достаточная механическая прочность для сопротивления монтажному давлению оборудования.
        • Пайкость выводов должна соответствовать нормативам:Для свинцовых припоев: 235°C ±5°C, ≥90% покрытия выводов припоем.Для бессвинцовых: 245–250°C.
      • Термостойкость, соответствующая требованиям бессвинцовой пайки оплавлением (260°C ±5°C).
      • Устойчивость к очистке органическими растворителями.
      • Отсутствие деформации или потемнения выводов в упаковке, влияющих на точность монтажа.
      В частности, в процессе обработки пластырей SMT температура сварки сложных изделий достигает 260 ℃ при сварке без использования свинца, и необходимо учитывать, может ли упаковка компонентов выдерживать высокие температуры.Различные компоненты имеют разные значения термостойкости при пайке оплавлением во время обработки SMT-пластыря. Некоторые из них ударопрочны, но не устойчивы к высоким температурам, а некоторые устойчивы к высоким температурам, но не ударопрочны.Поэтому, приобретая компоненты, мы должны четко понимать конкретные параметры.
