На этот раз я хочу обсудить с вами относительно простую тему: «Что такое PCB и PCBA? Каковы между ними различия? Каково их использование?»
Каковы различия между PCB и PCBA?
Ниже мы дадим небольшое объяснение этим двум терминам и объясним их различия.
Однако, как правило, те, кто не работает в электронной промышленности, могут быть немного незнакомы с термином PCBA и даже путать его с печатной платой.
Во-первых, давайте посмотрим: «Что такое печатная плата, печатная плата, печатная плата?»
Полное английское название PCB — «Printed Circuit Board». На самом деле у нее есть еще одно часто используемое английское название — «PWB (Printed Wire Bord)», которое на китайском языке переводится как «Печатная плата».
При изготовлении печатной платы рисунок негативной схемы печатается на пленке, а затем часть, не являющаяся схемой, проецируется на подложку из медной фольги с помощью экспонирующей машины, а затем ненужная медная фольга удаляется с помощью метода химического травления, оставляя только необходимую медь. проводка из фольги.
Многослойные печатные платы также изготавливаются с использованием аналогичного метода изготовления, складывая вместе слои травленой медной фольги. Однако с развитием технологий производство печатных плат становится все более и более сложным. но технология и операции процесса печати все еще существуют.
Причина, по которой современные электронные продукты могут иметь так много функций, в основном состоит из электронных схем и электронных компонентов. Эти схемы должны иметь носитель, а печатная плата является этим носителем.
PCB— это пустая плата, покрытая схемами. После того, как все электронные компоненты собраны на печатной плате, эта плата будет называться PCBA. Итак, к настоящему моменту у вас должно сложиться примерное представление о разнице между печатной платой и печатной платой.
Мы обычно называем печатные платы, на которых напечатаны электронные схемы, но не имеют собранных компонентов, «пустой платой», «голой платой» или «голой платой», чтобы отличить их от печатных плат.
Строго говоря, печатную плату следует рассматривать как одну из частей, составляющих печатную плату, и она должна быть очень важным электронным компонентом. Это опорный орган электронных компонентов и носитель электрических соединений между электронными компонентами.
Конечно, существует другой тип FPC, также называемый «гибкой печатной платой», который также может выполнять ту же несущую функцию, что и печатная плата, но их твердость и мягкость имеют свои собственные потребности и применения в большинстве электронных изделий в Китае. применение «жесткой печатной платы» по-прежнему остается основным.
ростом экологической осведомленности, затраты также значительно возросли.
Печатная плата может широко использоваться в электронной промышленности и имеет свою уникальность и преимущества. Попробуем обобщить ее ключевые моменты.
- Высокая плотность проводки, небольшой размер и легкий вес способствуют миниатюризации электронных изделий.
С развитием технологий и растущим спросом на электронные продукты, которые тоньше, легче, меньше и универсальнее, оборудование для производства печатных плат в последнее время имеет тенденцию приближаться к ранней технологии интегральных схем, а некоторые производственные процессы также имеют тенденцию постепенно внедрять полупроводниковые технологии. оборудование. - Высокая стабильность воспроизводства.
Его можно производить в больших количествах, чтобы добиться воспроизводимости и последовательности, уменьшить проблему ошибок при сборке кабельной проводки, а модульная конструкция может сократить время обслуживания, отладки и проверки оборудования. - Производство можно автоматизировать.
PCB и PCBA теперь могут производиться почти полностью автоматически, что снижает затраты на рабочую силу и эксплуатационные ошибки, повышает эффективность труда, помогает снизить цены на продукцию и популяризировать рынок. - Конструкция может быть стандартизирована или разделена на модули.
Если требуются другие функции, просто замените всю плату PCBA
Так что же такое PCBA?

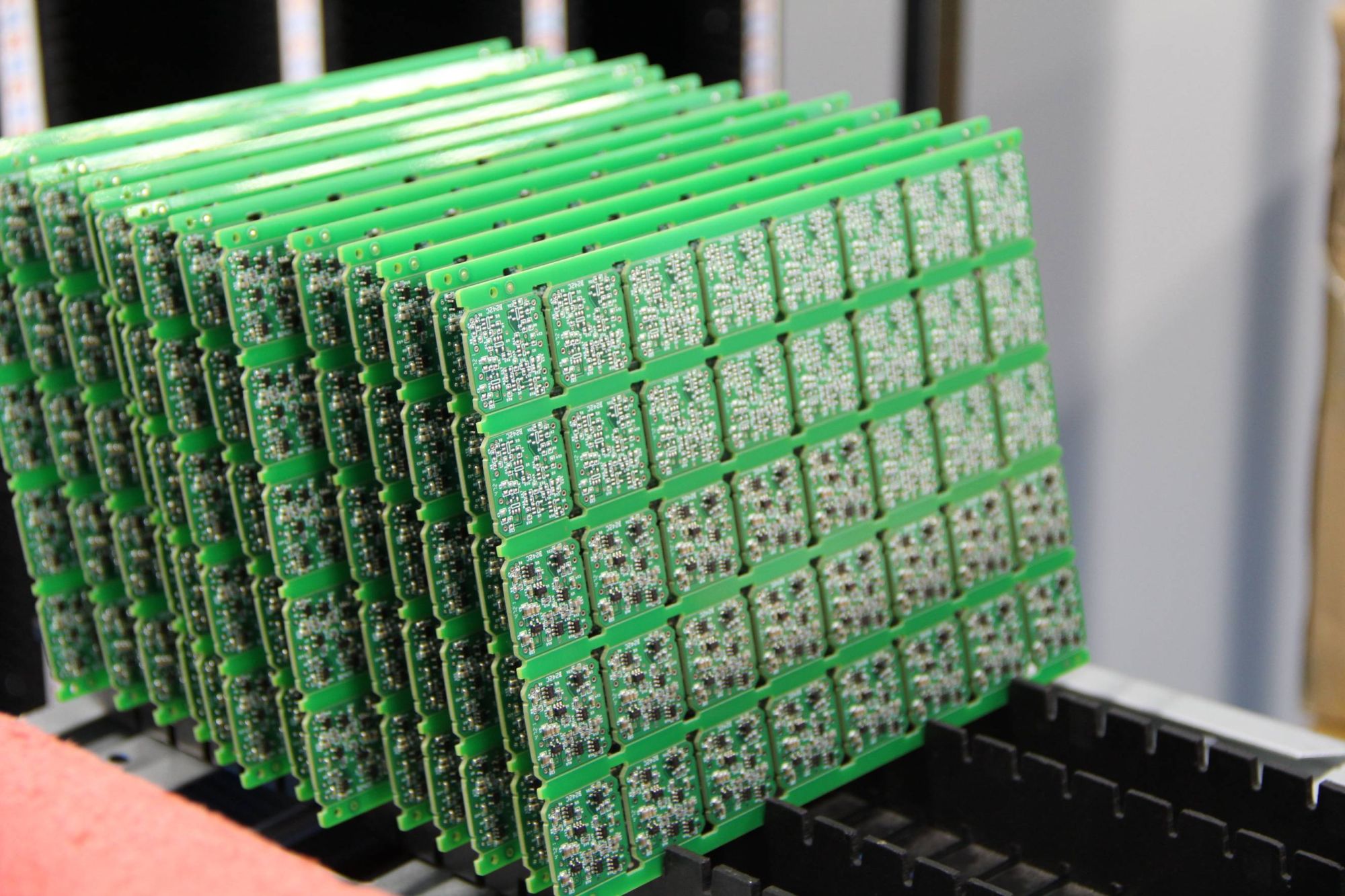

Разница между PCB и PCBA заключается в «PCBA = PCB + Сборка», то есть плата без собранных электронных компонентов называется PCB, а плата с полностью собранными электронными компонентами — PCBA.PCBA на самом деле является английской аббревиатурой «сборка печатной платы». Некоторые называют ее просто PCA. Конечно, некоторые называют ее PWA (сборка печатной платы). На китайском языке мы обычно называем ее «собранной печатной платой». сборочная плата». » или просто называется «сборочная доска»
Однако мало кто в отрасли использует приведенное выше китайское слово для обозначения PCBA. Обычно, если в комплектной машине только одна плата, они называют ее напрямую «Основная плата» или просто опускают «Плата».
Если имеется более двух печатных плат, они будут называться материнской платой, платой ввода-вывода, платой зарядки и видеокартой по функциям.
Так как же электронные компоненты размещаются на печатной плате для формирования печатной платы?
Текущий основной процесс сборки печатных плат - это «SMT (технология поверхностного монтажа)». Сначала на пустую плату наносится паяльная паста, затем прикрепляются электронные компоненты к печатной плате, а затем прикрепляются к печатной плате после прохождения через печь для оплавления. (Оплавление), высокая температура расплавит паяльную пасту и припает контакты компонента к печатной плате, чтобы добиться эффекта фиксации компонента и соединения электронных сигналов между компонентом и печатной платой.
В небольшом количестве сборок печатных плат будет использоваться технология «волновой пайки». Вообще говоря, на сборочной плате будут некоторые электронные компоненты, которые относительно тяжелые или должны выдерживать внешнее воздействие при многократной установке и удалении.
Если такие компоненты технически не могут быть полностью преобразованы в компоненты SMD, или цена компонентов SMD не может соответствовать ожиданиям рынка, или они должны выдерживать внешние силы и множественные воздействия при включении и отключении при использовании конечными потребителями, они будут разработаны как сквозные. Компонент с отверстием, то есть плагин (THD, Through Hole Devices), а затем пропускается через печь волновой пайки, чтобы припаять компонент к сквозному отверстию печатной платы.
Существуют также конструкции, сочетающие технологии SMT (пайки) и волновой пайки (волновой пайки) для обеспечения сварки компонентов с печатной платой. Короче говоря, существуют различные методы пайки электронных компонентов на печатные платы.
После приведенного выше введения вы теперь сможете четко различать, что такое печатная плата? Что такое ПКБА?
По сути, PCBA можно рассматривать как готовую продукцию, поскольку некоторые производители производят PCBA и поставляют их напрямую, например, производители, которые продают только компьютерные материнские платы или видеокарты.
По сути, печатную плату можно рассматривать только как компонент. Печатную плату можно рассматривать как очень важный компонент всей печатной платы, но она не может представлять собой печатную плату, поскольку интегральная схема (ИС), резистор (резистор) и конденсатор (конденсатор). должны быть приварены к печатной плате), индукторы, разъемы и другие детали могут стать готовой продукцией, поэтому печатную плату следует рассматривать только как своего рода деталь.
